AWS ALB+ACM을 사용하여 인증서 적용하기

AWS ALB와 ACM을 활용한 HTTPS/인증서 적용 관련 내용을 다룹니다. 웹 서비스를 호스팅할 때 HTTPS를 적용하려면 주로 Nginx 등을 사용하여 SSL/TLS 인증서를 직접 설정합니다.

하지만 AWS 환경에서는 ALB와 ACM을 활용해 보다 간편하게 인증서를 적용할 수 있습니다.

**<순서>**

1. ACM발급하기

2. 대상그룹 생성하기

3. 로드밸런서 세팅하기

4. Route53 레코드 생성하기

5. +@

1. ACM 발급하기

- ACM 인증서는 AWS에서 직접 발급받거나, 외부에서 발급한 인증서를 가져오는 방식으로 구성할 수 있습니다.

- ALB에 연결할 인증서를 사용할 경우, ACM 인증서와 ALB는 반드시 같은 리전에 있어야 합니다.

2. 대상 그룹 생성하기

로드밸런서로 들어오는 트래픽을 전달할 ‘대상’을 지정하는 역할입니다.

인스턴스, Lambda 등 원하는 목적지를 설정할 수 있습니다.

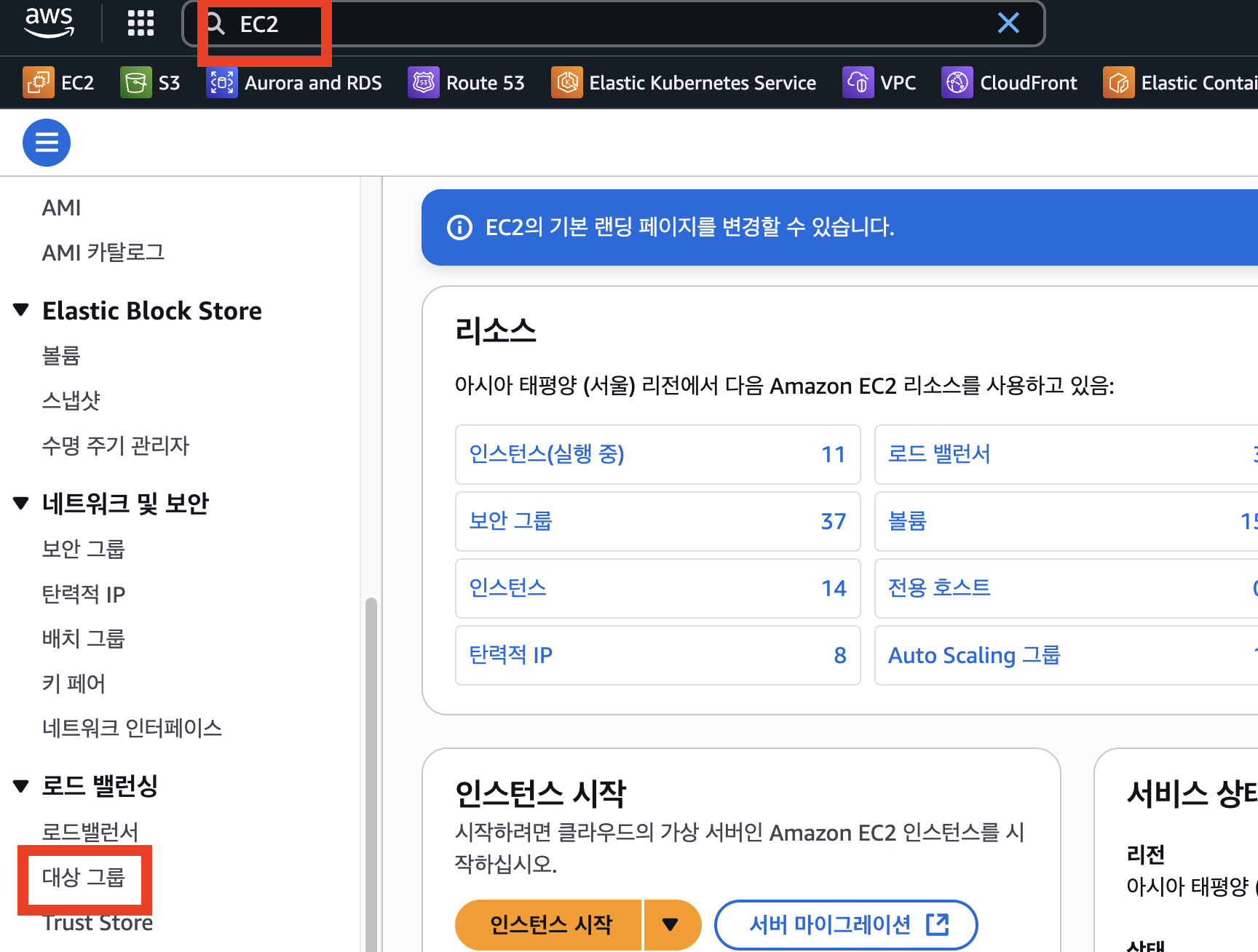

2-1) AWS - EC2 - (좌측 사이드바)로드 밸런신 - 대상 그룹 접속 - 대상 그룹 생성

alt text

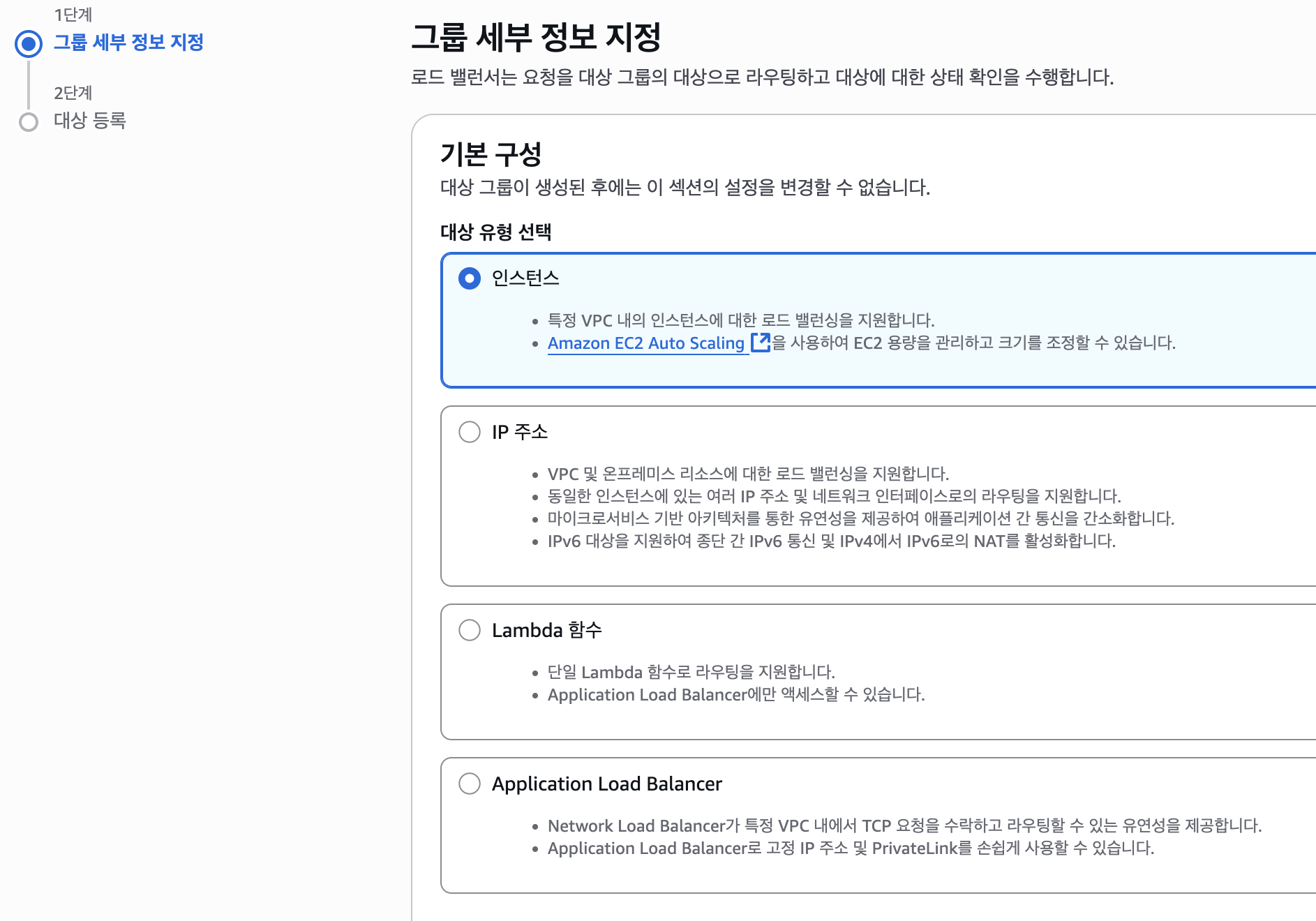

2-2) 대상 그룹 생성하기

대상 유형 선택 :
클라이언트의 요청을 보내줄 목적지를 지정합니다.
EC2 인스턴스에 호스팅된 웹 서비스로 요청을 보내기 위하여 ‘인스턴스’로 지정하여 진행합니다.

alt text

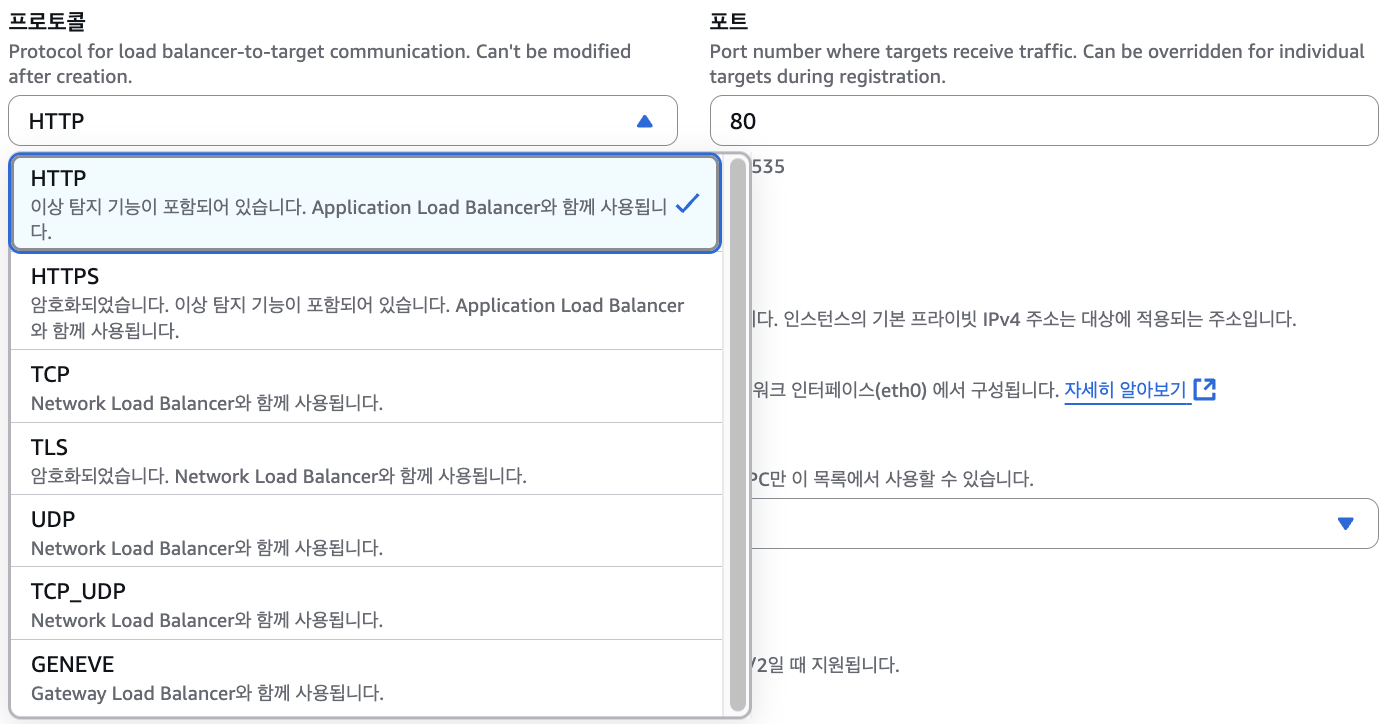

프로토콜 :
대상 그룹의 프로토콜은 ALB가 백엔드 애플리케이션과 통신할 방식을 의미합니다.
일반적으로 클라이언트 ↔ ALB 구간은 HTTPS, ALB ↔ 애플리케이션 구간은 HTTP로 구성합니다.
따라서 EC2 인스턴스의 웹 서비스가 8080 등 일반 포트에서 동작한다면 HTTP 프로토콜로 설정합니다.

alt text

VPC, 프로토콜 버전 :
ALB는 VPC 내에서 동작하므로 대상 그룹의 VPC는 목적지 인스턴스와 동일한 VPC로 설정합니다.
프로토콜 버전은 일반적인 웹 서비스 기준으로 기본값을 사용해도 무방합니다.
상태검사
애플리케이션이 정상적으로 응답하는지 확인하기 위한 설정입니다.
보통 Spring Boot 등의 서비스에서는 /actuator/health 같은 Health Check 엔드포인트를 사용합니다.

2-3) 대상 등록

사용 가능한 인스턴스
웹 서비스가 호스팅 되고 있는 인스턴스를 선택합니다.
선택한 인스턴스를 위한 포트
웹 서비스가 호스팅 되고 있는 포트를 입력합니다. (ex. Springboot 8080 등등)
아래에 보류 중인 것으로 포함 : 클릭

alt text

2-4) 대상 그룹을 생성하면 지정한 포트와 애플리케이션 응답 상태를 기준으로 Health Check가 수행됩니다.

3. 로드밸런서 세팅하기

클라이언트의 요청을 설정한 대상으로 트래픽을 분산하거나, 전달하는 역할을 합니다.

로드밸런서에는 ALB, NLB, CLB가 존재합니다.

이 중 웹 서비스(HTTP(s))는 ALB가 사용됩니다.

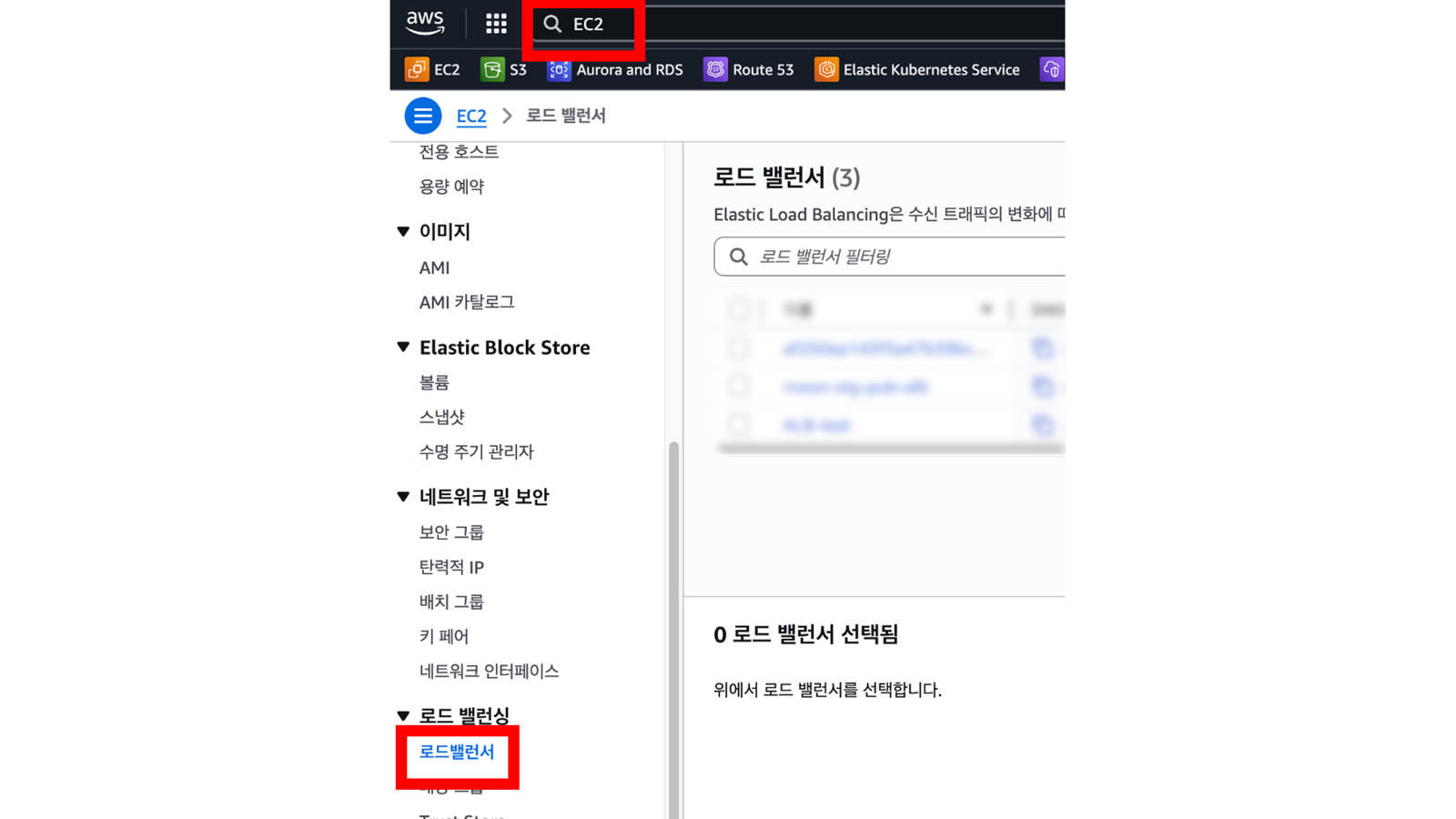

3-1) 로드밸런서 생성하기

AWS - EC2 - (좌측 사이드바)로드 밸런싱 - 로드밸런서 - 로드 밸런서 생성 - Application Load Balancer

alt text

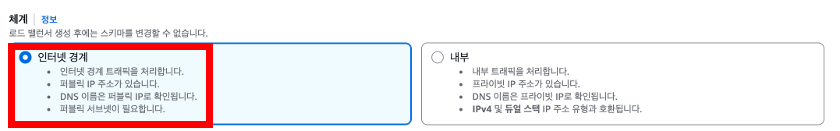

3-2) 기본 구성

외부 사용자의 HTTPS 접속을 처리하는 것이 목적이므로 ‘인터넷 경계’를 선택합니다.
반대로 VPC 내부에서만 사용하는 로드밸런서라면 ‘내부’ 유형을 선택합니다.

alt text

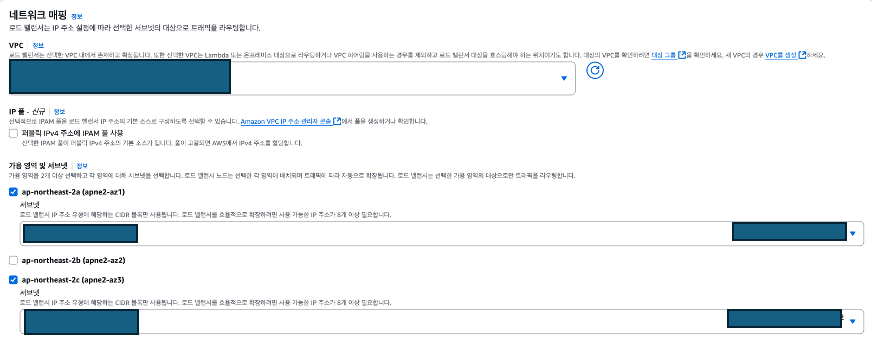

3-3) 네트워크 매핑

VPC : 2)에서 설정한 대상그룹과 같은 VPC로 설정합니다.
IP 풀 : 일반적인 구성에서는 기본값으로 진행해도 무방합니다.
가용 영역 및 서브넷
가용 영역 : 최소 2개 이상의 가용 영역을 선택하여 가용성을 확보합니다.
서브넷 : 인터넷 경계용 ALB라면 일반적으로 퍼블릭 서브넷을 선택합니다. 즉, 인터넷 게이트웨이와 연결된 서브넷을 사용하는 것이 일반적입니다.

alt text

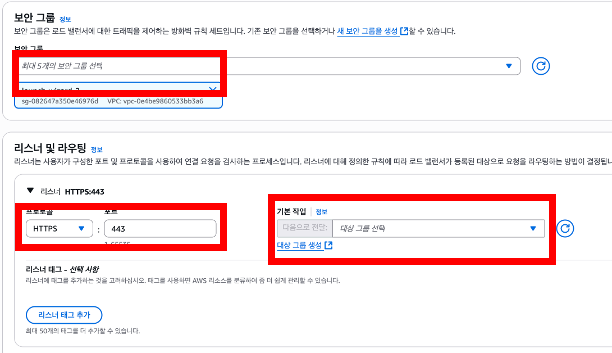

보안그룹 & 리스너
리스너 : 일반적인 HTTPS 접속을 처리하려면 443포트를 지정하고, 2)에서 만든 대상그룹을 지정합니다.
*1)보안그룹 : 리스너에 지정한 프로토콜(ex. HTTPS(443))이 인바운드 허용된 보안 그룹을 설정합니다.
인스턴스에 지정된 보안그룹에 유의해야합니다. 아래에 후술.

alt text

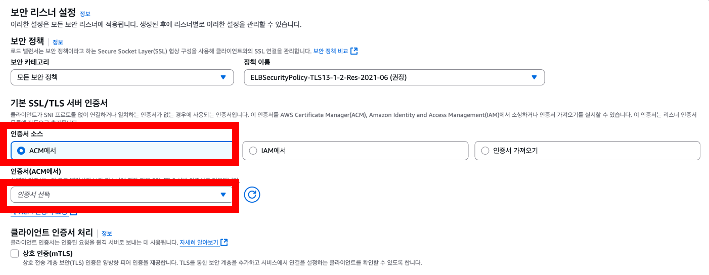

보안 리스너 설정
HTTPS 리스너를 통해 암호화된 트래픽 처리를 위하여 인증서를 선택합니다.
ACM 인증서를 선택할 때는 해당 인증서가 현재 접속하려는 도메인 또는 서브도메인을 포함하는지 확인합니다.
예를 들어 와일드카드 인증서(*.example.com)라면 서브도메인 구성에 유용합니다.

alt text

로드밸런서 생성 버튼 클릭

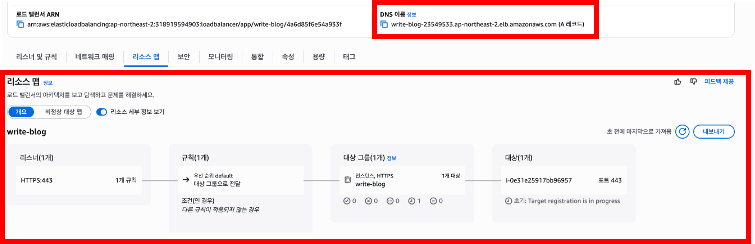

3-4) 로드밸런서 정보 확인하기

리소스 맵
리소스맵을 보면 트래픽이 어떤 식으로 처리되는지 시각적으로 확인 가능합니다.
리소스맵의 ‘대상’ 영역에서는 초기 설정 완료 후 Health Check 결과를 확인할 수 있습니다.

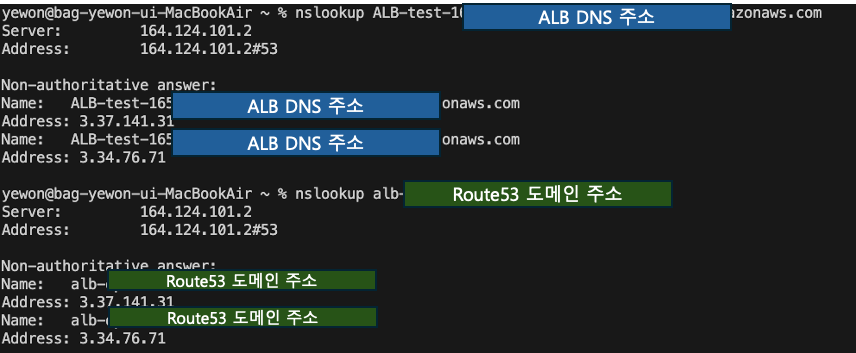

DNS 이름 (=임시 DNS)
정상적으로 연결되었는지 확인하려면 DNS 이름을 복사해 브라우저에서 먼저 접속 테스트를 진행해볼 수 있습니다.

alt text

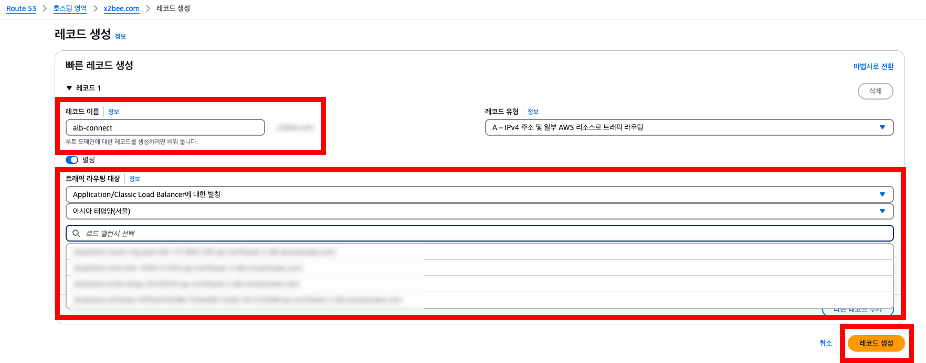

4. Route53 레코드 생성하기

~3 까지 세팅한 로드밸런서(ALB)를 이제 도메인 레코드를 지정해봅시다.
ALB에 인증서가 연결되어 있다면, Route53에서는 보통 별칭(Alias) A 레코드로 ALB를 연결합니다.

레코드 이름
ACM에 등록된 인증서가 와일드카드 인증서라면 서브도메인 지정이 가능합니다.
트래픽 라우팅 대상
1) 별칭 체크
2) Application Load Balancer에 대한 별칭
3) 리전 선택
4) ~3까지 세팅한 로드밸런서 선택
5) 레코드 생성

alt text

+@ 보안그룹에 대하여

*1) 로드밸런서를 통해 인스턴스에 연결할 때 인스턴스에 연결된 보안그룹에 유의해야합니다.

인스턴스 입장에서는 외부 클라이언트의 요청을 직접 받는 것이 아니라, 로드밸런서를 통해 전달된 요청을 받습니다.

따라서 인스턴스 보안그룹의 인바운드 규칙에 서비스포트 지정 시 ‘소스’를 ‘로드밸런서의 보안그룹’ 으로 지정해야합니다.

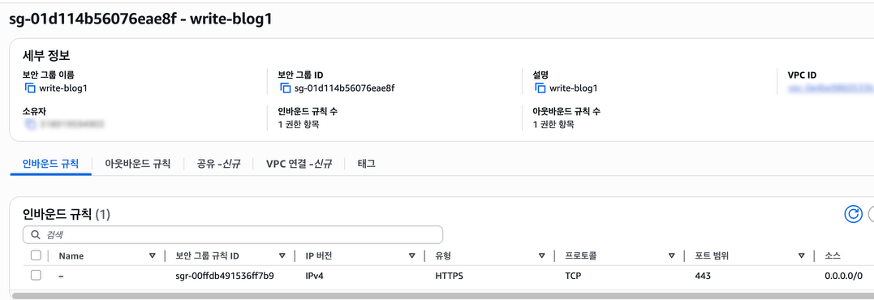

@1) 로드밸런스에 지정된 보안그룹 (443 허용)

alt text

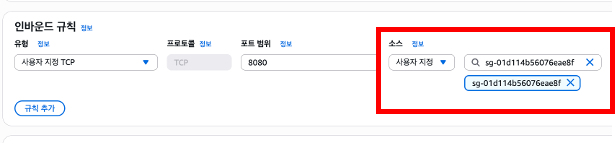

@2) 인스턴스 보안그룹
- 443 포트 허용이 아닌, 8080포트 허용

- 허용 대상(소스)는 로드밸런서의 보안그룹으로 지정함.

alt text
